ELDFG-01EH/03EH通過緊湊而強大的電磁閥和閥芯位置檢測LVDT的組合實現了高響應、高精度和高可靠性。
這些閥門是閉環、高響應型比例電液方向和流量控制閥，帶有OBE（板載電子裝置）。
該產品可以與簡化的伺服閥互換，以執行位置控制和壓力控制。
與噴嘴擋板式伺服閥相比，該產品具有優異的污染相關問題。

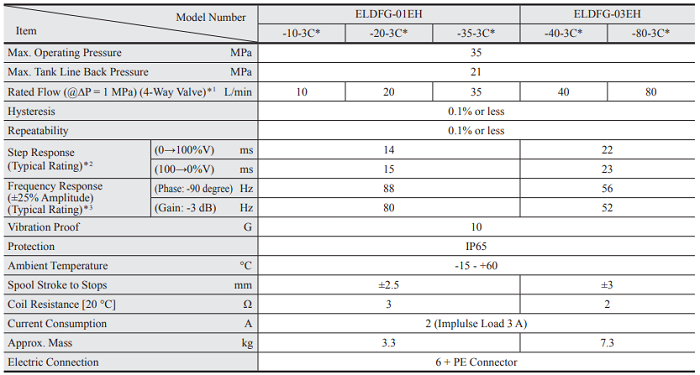

最大限度。流量 (10,20) 35L/分鐘，最大 壓力 350Bar (ELDFG-01EH) - Cetop 3, Dn 06
最大限度。最大流量 (40) 80L/min. 壓力 350Bar (ELDFG-03EH) - Cetop 5，Dn 10
閥芯位置檢測 LVDT
階躍響應 0-100% - 14ms (ELDFG-01), 22ms (ELDFG-03)
階躍響應 100-0% - 15ms (ELDFG-01), 23ms (ELDFG-03)
EH系列直接操作和高響應型
比例電液方向和流量控制閥
ELDFG-01EH-*-*--*-10
ELDFG-03EH-*-*--*-10
我們很高興地宣布發布EH系列直接操作比例電液換向閥和流量控制閥。
這些閥門是閉環、高響應型比例電動液壓定向閥和帶OBE（車載電子設備）的流量控制閥。兩個直接型型號，最大額定流量高達80 L/min(@△P＝1MPa）。將OBE添加到廣受歡迎的ELDFG系列閥門簡化了接線，操作簡單，使用方便-
友好利用基于新開發的緊湊型，強大的螺線管和用于閥芯位置檢測的LVDT，具有與簡單伺服閥相當的高精度、高可靠性。
零搭接滑閥類型（3C2L型滑閥）適用于位置或壓力控制。
|功能
與簡單伺服閥等效的響應特性
ELDFG-01EH:80 Hz/-90°（幅度+25%）
ELDFG-03EH:50 Hz/-90°（幅度+25%）
這些閥可以代替簡單的伺服閥用于位置或壓力控制。
操作簡單，用戶友好
只有24 V直流電源和命令信號輸入，閥門允許液壓系統的精確快速操作。
出色的抗污染性
由于強大的電磁閥，這些閥門具有出色的抗污染性能，因此減少了由燃料污染引起的問題以及過濾成本。
